خط السكة الحديدية في الصحراء الذي يتحرك حتى عندما يبدو ساكنًا تمامًا

يمتد الخط مستقيمًا عبر الصحراء، لكن الفولاذ داخله لا يمر بحالة ثابتة. تسخن القضبان تحت الشمس وتحاول أن تطول، فيما تقاوم المثبتات والعوارض وطبقة الحجر حركتها. يبدأ الإجهاد بالتراكم قبل وصول أي قطار، وقد يظل موضع السكة بلا تغير تراه عيناك بينما تحمل القضبان قوة ضغط كبيرة.

يعرف عمال السكك الحديدية أن الخط الخالي يتغير مع حرارة النهار. ففي مقطع حار ومعزول، يرتفع الحمل المختزن في القضيب مع ارتفاع حرارته، على نحو يشبه وتر قوس يزداد شدًا من دون أن يتغير شكله بوضوح.

القضبان الملحومة تعمل تحت إجهاد محسوب

تستخدم خطوط رئيسية كثيرة القضبان الملحومة المستمرة، المعروفة اختصارًا باسم CWR. تُلحَم قطع القضبان لتكوين أطوال ممتدة قد تبلغ أميالًا؛ فتقل الوصلات التي تعبر فوقها العجلات، وتنخفض أعمال الصيانة المرتبطة بتلك الوصلات. وتعرّف المادة 213.119 من مدونة اللوائح الفيدرالية الأميركية القضيب الملحوم المستمر بأنه قضيب لُحمت أجزاؤه في أطوال تتجاوز 400 قدم.

إزالة الوصلات لا تثبت المعدن عند طول طبيعي واحد. حين يسخن القضيب يحاول أن يتمدد، وحين يبرد يحاول أن ينكمش. وإذا منعه نظام المسار من الحركة الحرة، يظهر أثر تغير الحرارة في صورة قوى داخلية بدلًا من انتقال طولي واضح.

تحدد درجة الحرارة المتعادلة للقضيب النقطة التي لا يكون عندها واقعًا تحت ضغط أو شد حراري طولي. ويُركب القضيب أو يُضبط ضمن نطاق مستهدف، بحيث تبقى قوى الضغط في الحر وقوى الشد في البرد ضمن الحدود التي صُمم نظام المسار لتحملها. وهكذا تتغير الحالة الميكانيكية للخط كلما تغيرت حرارة الفولاذ، حتى إذا ظل مكانه العام ثابتًا.

وتلزم المادة 213.118 من مدونة اللوائح الفيدرالية الأميركية كل مالك لمسار مصنوع من CWR بأن تكون لديه خطة تتضمن إجراءات مكتوبة للتركيب والتعديل والصيانة والفحص. وتشمل الخطة ممارسات التعامل مع درجة الحرارة المتعادلة، وإصلاح القضبان، وفحص مناطق المسار التي قد تتراجع فيها مقاومة الحركة الجانبية.

الحرارة تتحول إلى ضغط محوري

يتمدد الفولاذ عندما ترتفع حرارته. وإذا تعذر على قضيب طويل أن يزداد طولًا لأن المثبتات والعوارض والبالاست تمسكه في موضعه، يتحول ذلك التمدد المقيد إلى ضغط محوري. لا تظهر الزيادة المطلوبة في طول القضيب، وإنما تظهر في مقدار القوة التي يدفع بها مكونات المسار المحيطة به.

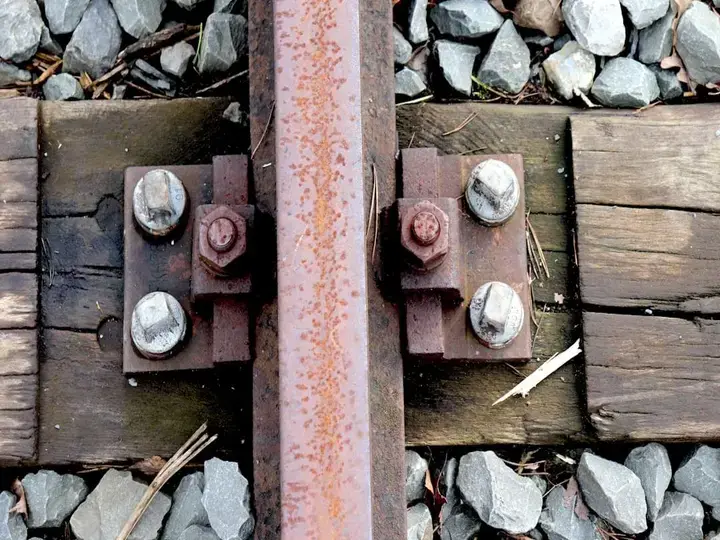

ينتقل الحمل عبر منظومة مترابطة: تثبت المشابك أو المسامير القضيب على العوارض، ثم توزع العوارض الحمل على البالاست، وهو الحجر المكسر الموضوع تحت السكة وحولها. يمنح البالاست الخط مقاومة جانبية، غير أن مقدارها يتأثر بحالة الحجر والعوارض، وشكل المسار، ومدى اضطراب طبقة التثبيت بعد أعمال الصيانة.

يشرح تقرير إدارة السكك الحديدية الفيدرالية الصادر عام 2013، Track Buckling Prevention: Theory, Safety Concepts, and Applications، أن استقرار القضبان الملحومة يعتمد على تفاعل حرارة القضيب ودرجة حرارته المتعادلة ومقاومة المسار الجانبية واستقامته والقوى المارة به. قد يضيق هامش الأمان إذا ضعفت المقاومة في موضع واحد أو وُجد انحراف هندسي صغير، حتى إن بقي معظم الخط مستقيمًا.

في أواخر يوم شديد الحر، ترتفع حرارة الفولاذ ويزداد الضغط داخله، بينما تواصل المثبتات والعوارض والبالاست مقاومة التمدد. ويمكن أن يعاد توزيع الإجهاد على طول القضيب من دون ظهور انثناء كبير؛ فالموقع المرئي للخط لا يكشف وحده مقدار القوة التي يحملها.

ما لا تكشفه الاستقامة المرئية

إذا وقفت بجانب سكة طويلة في أرض مفتوحة، سترى خطين لامعين يتقاربان عند نقطة التلاشي، بتباعد منتظم ومن دون حركة واضحة. تستطيع العين التقاط الإزاحة الكبيرة بسهولة، لكنها لا ترى تغير الضغط داخل المعدن أو التمدد الذي تمنعه مكونات المسار.

قبل أن ينتقل القضيب مسافة ظاهرة، تكون حرارته قد ارتفعت، وضغطه قد ازداد، وتوزيع الإجهاد فيه قد تبدل. وقد تصاحب ذلك انزياحات مجهرية أو تغيرات طفيفة في الاستقامة لا يميزها شخص عابر، لكنها تظهر عند القياس أو مقارنة نتائج الفحوص المتعاقبة.

قد يبقى القضيب في موضعه العام خلال دورة التسخين والتبريد، مع تغير القوة المختزنة فيه وطريقة استجابته للقيود المحيطة. ومن هنا يأتي الانطباع بأنه يتحرك وهو ساكن: التغير الأساسي ميكانيكي وحراري قبل أن يصبح انتقالًا مكانيًا يمكن رؤيته.

فحص الحرارة والتثبيت بعد الصيانة

لا تبدأ علامة الخطر عادةً بانحناء درامي. قد يكون التغير الأول انحرافًا محدودًا عن الاستقامة، أو موضعًا لم يعد الخط يستقر فيه كما كان خلال معاينة سابقة، أو منطقة فقد فيها البالاست جزءًا من قدرته على تثبيت العوارض.

تخيّل نفسك إلى جوار فريق صيانة في حر بعد الظهر. لن يقتصر الفحص على النظر إلى القضيب من بعيد؛ يقيس الفريق حرارته، ويتابع استقامة المسار، ويتحقق من المراسي والمثبتات وحالة البالاست. كما يراجع أثر الإصلاحات التي قطعت القضيب أو عدلت طوله، لأن هذه الأعمال تستطيع تغيير درجة حرارته المتعادلة وتوزيع الإجهاد فيه.

تعرّف اللوائح الفيدرالية المسار المضطرب بأنه مسار أثرت الصيانة أو واقعة أخرى في طبقة طريقه أو قطاع البالاست فيه على نحو يقلل مقاومته الجانبية. وتفرض خطط CWR إجراءات خاصة بعد الأعمال التي تحرك البالاست أو تضعف تثبيت السكة، إلى جانب قواعد التركيب والإصلاح والفحص والاحتفاظ بسجلات درجة الحرارة المتعادلة.

للملاحظة الميدانية قيمتها أيضًا. فقد يبدو الخط الواقع تحت ضغط حراري أكثر مقاومة للتصحيحات الصغيرة، لكن الحكم المهني يجمع بين ما يلاحظه العامل وقياسات الحرارة والاستقامة وحالة مكونات التثبيت. الجزء الأكبر مما يسبق الانبعاج يكون إجهادًا مختزنًا وتغيرات دقيقة، وليس حركة واضحة تحدث في كل قطعة من القضيب وفي كل دقيقة.

متى يتحول الضغط إلى انبعاج؟

تستطيع السكة السليمة استيعاب التغير المرن والانزياحات الصغيرة مع بقائها ضمن حدود التشغيل. يشبه ذلك نابضًا يحتفظ بقوة من دون أن ينفلت، أو جسرًا ينحرف بمقدار محسوب تحت الحمل ثم يعود إلى وضعه. وجود الإجهاد في القضيب لا يكفي وحده لتكوين انبعاج.

يبدأ الانبعاج عندما تجتمع قوى الضغط مع مقاومة جانبية غير كافية وانحراف في استقامة المسار. عندها قد يتحرك القضيب والعوارض إلى الجانب. وتعرّف المادة 213.119 حادثة الانبعاج بأنها تكوّن اختلال جانبي في استقامة القضيب، فيما تعني مقاومة المسار الجانبية القوة التي يوفرها نظام السكة لمقاومة تلك الحركة.

صُممت خطط القضبان الملحومة المستمرة لمنع اجتماع هذه الظروف، عبر ضبط التركيب والتعديل والإصلاح، ومراقبة درجة حرارة القضيب، وفحص المواقع التي خضعت لأعمال تؤثر في البالاست أو استقرار المسار. وقد تكون السكة الصحراوية المستقيمة والخالية في أشد ساعات النهار حرارة واقعة تحت ضغط كبير، بينما تمنعها القضبان المثبتة والعوارض والبالاست من التحرك جانبيًا.
