برج نقل الكهرباء لا يحمل الكهرباء أصلًا

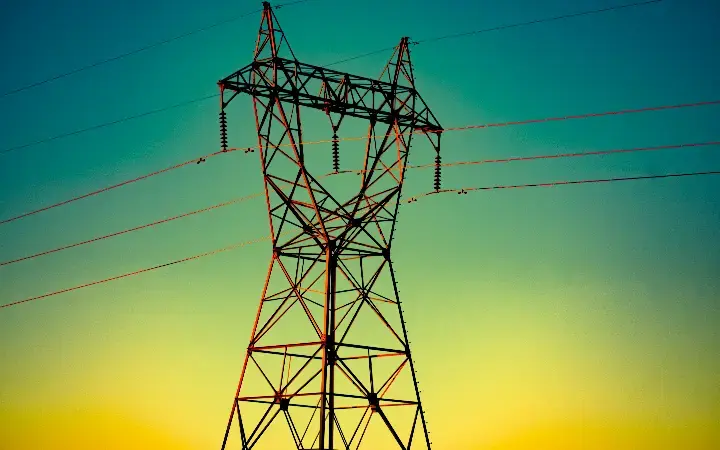

يمتد أمامك هيكل فولاذي ضخم، وتعبر بين أذرعه أسلاك تبدو نحيلة بالمقارنة معه. أثناء التشغيل المعتاد، يسري تيار النقل في هذه الأسلاك، التي تسمى الموصلات، بينما يرفعها البرج ويحافظ على مواضعها فوق الأرض.

حجم البرج هو سبب الالتباس: أكثر أجزاء الخط وضوحًا لا يقع ضمن المسار الكهربائي المقصود لنقل القدرة. وبين الموصل الحي والفولاذ توجد عوازل تمنع الاتصال المباشر. وقد يمر تيار في البرج عند صاعقة أو عطل، لكن تلك حالة حماية أو خلل، وليست طريقة عمل الخط في الخدمة العادية.

الموصل طريق التيار

يمكنك تصور العلاقة كشماعة تحمل حبل غسيل مبتل. الشماعة أثخن وأقوى، لكن الحبل هو العنصر الممتد من طرف إلى آخر. في خط النقل، يوفر البرج نقاط الدعم، في حين يشكل الموصل طريقًا كهربائيًا متصلًا بين المحطات والهياكل المتعاقبة.

الموصل سلك مصمم لنقل التيار مع تحمل الشد والحرارة والظروف الجوية. وتذكر وزارة الطاقة الأميركية في وثيقتها عن ابتكار مواد شبكات النقل والتوزيع أن الخطوط الهوائية تستخدم عادة موصلات من الألمنيوم مقواة بالفولاذ. يتيح الألمنيوم توصيل الكهرباء بوزن أقل، ويمنح القلب الفولاذي السلك قوة ميكانيكية تساعده على البقاء مشدودًا بين نقاط التعليق.

أما الهيكل الشبكي فيتحمل وزن الموصلات وقوى الشد الواقعة عليه، وينقل هذه الأحمال إلى الأساسات. كما يثبت المسافات بين الأطوار ويوفر الخلوص فوق الطرق والأشجار والحقول. وعليه أيضًا أن يقاوم الرياح والجليد ووزنه الذاتي سنوات طويلة، وهي متطلبات إنشائية تجعل الفولاذ ملائمًا للبرج رغم قدرته على توصيل الكهرباء.

العازل يجمع بين التعليق والفصل

عند نقطة اتصال السلك بذراع البرج ترى سلسلة من الأقراص أو قطعة طويلة صلبة. تشرح وزارة الطاقة الأميركية في وثائق مشروع خط كانغلي-إيكو ليك أن الموصلات، وهي الأسلاك التي تحمل التيار، تعلق من الأبراج بواسطة عوازل مصنوعة من مواد غير موصلة. يؤدي العازل هنا مهمتين متزامنتين: يحمل الموصل ميكانيكيًا ويحافظ على الفصل الكهربائي بينه وبين الفولاذ.

لو ثُبت السلك مباشرة في البرج، لظهر مسار موصل من الطرف الحي إلى الهيكل ثم إلى الأرض. يمنع العازل هذا الاتصال في ظروف التشغيل المصمم لها، بينما تحدد أبعاده وشكله مسافة العزل بين الجهد المرتفع والجزء المؤرض. ولهذا يمكن أن يبدو السلك قريبًا من ذراع البرج من بعيد، مع أنه غير متصل به كهربائيًا.

كيف تعبر القدرة المسافة بين الأبراج؟

تغادر القدرة محطة التوليد، أو محطة فرعية رُفع فيها الجهد استعدادًا للنقل لمسافة بعيدة، ثم تدخل موصلات الخط. يسير التيار على طول السلك المعلق، ويعبر المسافة المفتوحة بين برجين داخل الموصل نفسه، ثم يواصل عبر المقاطع التالية حتى يصل إلى محطة فرعية أخرى.

لا يهبط التيار خلال الهيكل الشبكي عند كل نقطة دعم ثم يعود إلى السلك. فالبرج لا يقطع استمرارية الموصل، والعازل يبقي نقطة التعليق خارج الدائرة المقصودة. وإذا وصل جهد الطور إلى الفولاذ بسبب انهيار العزل أو ملامسة غير مقصودة، تصبح الحالة عطلًا كهربائيًا تتعامل معه معدات الحماية.

ولو أمكن إبقاء الأسلاك معلقة من دون هياكل، لظل طريق التيار قائمًا. الذي سيفقده الخط هو الارتفاع المنتظم، والتباعد بين الأطوار، والخلوص عن التضاريس والمنشآت، والقدرة على مقاومة الأحمال الجوية. ضرورة البرج إذن إنشائية وتشغيلية، حتى عندما لا يدخل ضمن مسار القدرة.

لماذا يوجد الفولاذ بجوار جهد مرتفع؟

اختيار مادة البرج يجيب عن مسألة القوة والثبات، واختيار مادة الموصل يجيب عن مسألة نقل التيار بكفاءة ووزن مناسبين. لا تتحول كل قطعة معدنية في الخط إلى موصل قدرة؛ فوجود مادة موصلة قرب الجهد المرتفع يصبح ممكنًا عندما يفصلها العازل عن الأجزاء الحية ويحافظ التصميم على الخلوص المطلوب.

ترتيب الأسلاك على الأذرع ليس اعتباطيًا. يحمل كل موصل طورًا في موضع محسوب، وتبقي الأذرع والعوازل الأطوار متباعدة عن بعضها وعن جسم البرج. كما يحد الارتفاع من اقتراب الموصلات إلى الأرض عندما تهبط تحت تأثير وزنها أو الحرارة والأحمال الجوية.

التأريض مخصص للأعطال والصواعق

تؤرّض الأبراج عمدًا ضمن نظام الحماية. وتوضح إدارة السلامة والصحة المهنية الأميركية أن التوصيل منخفض الممانعة إلى الأرض يسمح بمرور تيار عطل كاف لتقليل زمن فصل الدائرة. عند تماس موصل حي مع الهيكل، يمكن أن يمر التيار عبر البرج ونظام التأريض إلى أن تكشفه المرحلات وتفتح قواطع الدائرة.

قد ترى أيضًا سلكًا أو أكثر في أعلى البرج، فوق موصلات الأطوار. تصف وزارة الطاقة الأميركية هذه الأسلاك بأنها أسلاك تأريض علوية أو أسلاك حماية، وتبين أن موضعها في القمة مخصص للحماية من البرق. فهي تعترض الضربة قبل وصولها إلى موصلات القدرة الواقعة أسفلها، ثم تتيح توجيه تيار الصاعقة عبر الهيكل المؤرض نحو الأرض.

هذا التيار العابر يختلف عن تيار الحمل الذي ينتقل بانتظام بين المحطات الفرعية. وينطبق الأمر نفسه على تيار العطل: دخوله إلى الفولاذ يشير إلى حالة مؤقتة تستدعي عمل منظومة الحماية، بينما تبقى الموصلات هي مسار القدرة في التشغيل السليم.

تمييز الأجزاء من جانب الطريق

عندما تنظر إلى خط هوائي، يمكنك فصل مكوناته بصريًا. السلك الذي يعبر الفجوة من هيكل إلى آخر هو الموصل. أما سلسلة الأقراص أو القطعة الطويلة الواقعة بين ذلك السلك وذراع البرج فهي العازل. وتمتد الشبكة الفولاذية من الأذرع إلى الأساسات لتكوين نظام الدعم المؤرض.

أسلاك الحماية، إن وجدت، تكون أعلى موصلات الأطوار وتتصل بالهياكل من دون سلاسل العزل الطويلة التي تحمل الأسلاك الحية. يكشف موضع كل جزء وطريقة اتصاله وظيفته: موصلات الأطوار معلقة بالعوازل، وأسلاك الحماية مرتبطة بمسار التأريض، والهيكل ينقل الأحمال الميكانيكية إلى أساساته.
