5 أشياء يمكنك التحقق منها في نهايات قطع الأنابيب الفولاذية قبل افتراض المواصفات

قد يمنحك طرف الأنبوب الخشن المظهر مؤشرات سريعة ومفيدة عن المواصفات، لكنه لا يستطيع بمفرده أن يثبت الدرجة، أو سجلّ الخدمة، أو الامتثال للكود. وما يستطيع فعله هو أن يساعدك على تكوين قراءة أولية منضبطة انطلاقًا من أربعة أشياء يمكنك رؤيتها الآن: سُمك الجدار، وعلاقة القطر الداخلي بالقطر الخارجي، وأثر وجود درزة، والفرق بين أكسدة الحافة والمعدن الأعمق في الداخل. بعد ذلك تقيس وتبدأ البحث عن التعريف الرسمي.

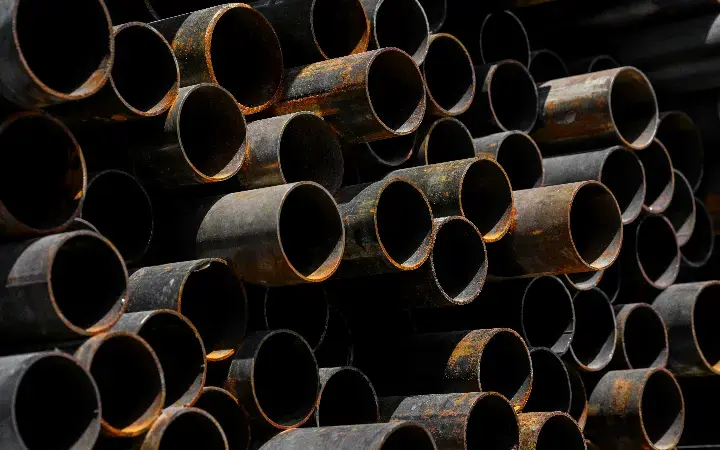

5 أشياء ينبغي التحقق منها قبل أن تثق ببطاقة تعريف رفّ الأنابيب

عندما لا يتوافر لديك سوى الطرف المقطوع، فابدأ بالجدار. يظهر سُمك الجدار قبل أي شيء تقريبًا، حتى في القطع الرديء. فإذا بدا الجدار سميكًا مقارنة بالفتحة، فقد تكون أمام أنبوب ذي Schedule أعلى، لا أمام أنبوب مجوف رقيق الجدار.

🛠️

ما الذي يخبرك به الطرف المقطوع أولًا

تعمل المعاينة السريعة الأولية على أفضل وجه حين تقرأ المؤشرات المرئية بترتيب ثابت، وتتعامل مع كل واحدة منها على أنها خيط يحتاج إلى تحقق، لا تعريف نهائي.

سُمك الجدار

إذا بدا الجدار سميكًا قياسًا إلى الفتحة، فقد تكون أمام أنبوب ذي Schedule أعلى بدلًا من أنبوب رقيق الجدار.

القطر الداخلي مقابل القطر الخارجي

لا تُحدّد مقاس الأنبوب من الفتحة وحدها. فالمقاس الاسمي للأنبوب ودرجة الـ Schedule قد يجعلان القطر الداخلي مضلِّلًا مقارنة بالقطر الخارجي.

دلائل وجود الدرزة

قد يشير خط خافت أو تغيّر في النسيج عبر الجدار إلى تصنيع بطريقة ERW، بينما يفتقر الأنبوب غير الملحوم إلى أثر هذا اللحام الطولي.

لون الحافة مقابل المعدن الداخلي

قد تدل الحافة الصدئة أو المتأثرة بالحرارة على الأكسدة وظروف التخزين أكثر مما تدل على السبيكة، ولا سيما إذا بدا المعدن أنظف في العمق.

وسبب فاعلية ذلك بسيط. فالأنابيب الفولاذية القياسية تحافظ على قطر خارجي ثابت لمقاس اسمي معيّن، بينما يتغير سُمك الجدار بحسب الـ Schedule. ويُعد ASME B36.10 المعيار البُعدي الشائع هنا بلغة الورشة: إذ يمكن للمقاس الاسمي نفسه أن يحتفظ بالقطر الخارجي نفسه، بينما يزداد سُمك الجدار وتضيق الفتحة الداخلية. وخطوة التحقق هنا هي: ضع الفرجار على الجدار والقطر الخارجي، ثم قارن الأرقام بجدول B36.10 بدلًا من التخمين من الذاكرة.

بعد ذلك، قارِن بين القطر الداخلي والقطر الخارجي. كثير من المبتدئين يحدّقون في الفتحة ويطلقون الحكم على المقاس اعتمادًا عليها وحدها. وهذه عادة سيئة. فالأنبوب الاسمي 2 بوصة لا يقيس 2 بوصة من الخارج، كما أن اختلاف درجات الـ Schedule قد يجعل القطر الداخلي يبدو أصغر أو أكبر على نحو مضلل بالنسبة إلى القطر الخارجي نفسه.

وهذا النمط القائم على الفرق بين الخارج والداخل من أسرع الطرق لتجنب الخلط بين pipe وtube. فالـ tube يُسمّى عادةً بحسب القطر الخارجي الفعلي وسُمك الجدار. أما الـ pipe فيُسمّى بحسب المقاس الاسمي ودرجة الـ Schedule، لذلك قد يبدو الطرف المقطوع «خاطئًا» إذا كنت تتوقع أن يطابق الاسم ما تقيسه بالمسطرة. وخطوة التحقق هنا هي: قِس القطر الخارجي أولًا، ثم سُمك الجدار، ثم استنتج المقاس الاسمي المحتمل ودرجة الـ Schedule بالرجوع إلى الجدول القياسي.

الطرف المقطوع يفضح الأنبوب كله.

والآن ابحث عن درزة. ففي الأنابيب الملحومة بالمقاومة الكهربائية، قد تلمح خطًا خافتًا أو تغيرًا طفيفًا في النسيج يمتد عبر الجدار، ويكون أحيانًا أسهل رؤيةً داخل القطر الداخلي منه على الحافة نفسها. أما الأنبوب غير الملحوم فلن يُظهر خط اللحام هذا، وإن كانت خشونة القطع بالمنشار قد تخفيه إذا كانت الحافة ممزقة أو رديئة.

ما الذي يعنيه عادةً وجود درزة مرئية

ERW

يُصنع من شريط يُشكَّل على هيئة أنبوب ثم يُلحَم على امتداد طوله، لذلك قد تترك منطقة اللحام خطًا مرئيًا أو تغيرًا في النسيج عند وجه القطع.

غير ملحوم

يُصنع من دون لحام طولي، لذلك لا توجد درزة تبحث عنها، وإن كان القطع الخشن قد يجعل قراءة الحافة أصعب.

والآلية هنا مهمة. فأنبوب ERW يبدأ كشريط يُشكَّل على هيئة أنبوب ثم يُلحَم على امتداد طوله، ولذلك قد تترك منطقة اللحام أثرًا مرئيًا عند وجه القطع. أما الأنبوب غير الملحوم فيُصنع من دون ذلك اللحام الطولي، لذلك لا توجد درزة يمكن العثور عليها. وخطوة التحقق هنا هي: أدر الأنبوب، وانظر على امتداد جسمه، وتحقق من استمرار ذلك الخط إلى ما بعد وجه القطع قبل أن تحسم الأمر.

انظر إلى اللون، لكن لا تبنِ عليه تخمينًا بشأن الدرجة. فقد تحمل الحافة الخشنة مسحة بنية مائلة إلى الصدأ حيث تعرض القطع للهواء، بينما قد ترى في العمق انعكاسًا أزرق مائلًا إلى البياض من معدن أنظف. وغالبًا ما يقول لك هذا التباين عن الأكسدة السطحية، وحرارة القطع الحديثة، وظروف التخزين أكثر مما يقول عن نوع السبيكة التي أمامك.

وهنا تكمن الفائدة العملية. فالحافة الخشنة المتأثرة بالحرارة قد تحتفظ رغم ذلك بالمؤشرات البُعدية والتصنيعية التي تحتاج إليها. قد تبدو الحافة قبيحة، لكن سُمك الجدار يبقى سُمك الجدار، والدرزة تبقى درزة، والمعدن الأنظف في الداخل قد يخبرك بأن الأكسدة سطحية في الغالب.

اللون وحده لا يحدد الدرجة أبدًا. فالفولاذ الكربوني، والأنابيب المطلية، والفولاذ غير القابل للصدأ، والمخزون القديم المتسخ بأوساخ الورشة، كلها قد تخدعك تحت إضاءة سيئة. وخطوة التحقق هنا هي: إذا كان الأمر مهمًا، فاستخدم PMI لتأكيد السبيكة، أو على الأقل نظّف موضعًا وقارن العلامات بدلًا من إصدار حكم لوني.

آخر فحص بصري: قارِن جودة القطع بحالة جسم الأنبوب. فالقطع الحديث بالمنشار في أنبوب متأثر بالعوامل الجوية قد يعني أن السطح الخارجي بقي في ساحة التخزين، بينما ظل المعدن الأساس تحته سليمًا. كما أن القطع غير المنتظم بالمشعل، أو الزوائد المعدنية الكثيفة، أو الطرف شديد الانحراف عن التربيع قد يشوّه أيضًا ما تظن أنك تراه، خاصة في ما يتعلق بوضوح الدرزة وسُمك الجدار الظاهري.

وهنا تقع أخطاء التسرع. يرى مبتدئ حافة بنية فيحكم على القطعة كلها بأنها خردة. ثم تُظهر له ضربة سريعة بفرشاة سلكية وقياس واحد نظيف أن سُمك الجدار صالح، والقطر الخارجي كما هو متوقع، وأن ما هناك مجرد أكسدة سطحية. وقد رأيت هذا ينقذ قطعة جيدة من قرار إرسالها إلى الخردة أكثر من مرة.

ما الذي يمكن لقياس سريع أن يؤكده مما لا تستطيع العين تأكيده

بمجرد أن تمنحك المعاينة البصرية مسارًا مرجحًا، ابدأ القياس. يشكّل القطر الخارجي وسُمك الجدار معًا الزوج الأكثر قابلية للدفاع عنه. وبالاستناد إلى أبعاد ASME B36.10 بلغة بسيطة، يمكنك تضييق نطاق المقاس الاسمي ودرجة الـ Schedule المرجحين، لأن القطر الخارجي يبقى ثابتًا بحسب المقاس الاسمي، بينما يتغير الجدار بحسب الـ Schedule.

وهنا تتحول القراءة الأولية إلى معلومة عملية مفيدة في الورشة بدلًا من أن تبقى من حكايات الورشة المتداولة. فإذا تطابق قياسك للقطر الخارجي مع مقاس اسمي، وتطابق قياس الجدار مع درجة Schedule شائعة، صار لديك الآن افتراض عملي يمكنك شرحه. لا التصديق عليه رسميًا. بل شرحه فقط.

لماذا تخسر العين بعض المعارك رغم ذلك

وهنا الجزء الصريح: هذه الطريقة لا تنجح مع كل سبيكة، أو طلاء، أو حالة إضاءة، أو جودة قطع، ولا يمكن أن تحل محل الفرجار أو PMI أو التتبّع الموثق من المصنع حين تكون المسألة مهمة. فكثير من الأنابيب متشابهة جدًا بصريًا. وبعضها مطلي أو مجلفن أو مغطى بالقشور أو مبطن أو متآكل بما يكفي لإخفاء الأدلة.

المؤشرات البصرية في مقابل الإثبات الرسمي

ما المتاح لديك	في ماذا يفيد	ما الذي لا يستطيع إثباته
قراءة بصرية للطرف المقطوع	الفرز الأولي، والـ Schedule المرجح، واحتمال وجود درزة، ومؤشرات الأكسدة السطحية	الدرجة، وسجلّ الخدمة، والامتثال للكود
قياس القطر الخارجي وسُمك الجدار	المقاس الاسمي ودرجة الـ Schedule المرجحان باستخدام ASME B36.10	هوية السبيكة أو إمكانية تتبعها بمفرده
العلامات، والترميز اللوني، والأوراق، وPMI	التعريف الرسمي والتأكيد القابل للدفاع عنه	لا شيء مهم ينبغي أن يتقدّم على هذا حين تكون المسألة مهمة

التعريف الرسمي يأتي من العلامات، لا من الانطباعات. وتشير إرشادات Tenaris الخاصة بتعريف الأنابيب إلى سلسلة الإثبات المعتادة: علامات الاستنسل، والترميز اللوني، والختم بالقالب حيثما ينطبق ذلك. فإذا استطعت العثور على علامات مقروءة على جسم الأنبوب، أو الوصلة، أو مستندات الرزمة، فذلك يتفوق على أي حكم بصري في كل مرة.

استخدم القراءة البصرية كفرز أولي. فهي تساعدك على تحديد ما الذي ينبغي قياسه بعد ذلك، وما الذي ينبغي تنظيفه، وما إذا كان عليك البحث عن بقايا استنسل، وما إذا كانت القطعة تستحق الاحتفاظ بها من أجل PMI أو الأوراق. وهذا استخدام قوي لعينيك. لكنه ليس ترخيصًا لتجاوز ما بعده.

امنح نفسك اختبارًا سريعًا قبل أن تُدلي برأيك: لو اضطررت إلى الدفاع عن هذا الحكم أمام مشرف خلال 30 ثانية، فما الذي لاحظته فعلًا: سُمك الجدار، أم الدرزة، أم القشور السطحية، أم اللون فقط؟

الروتين العملي على طاولة العمل الذي يُبقيك بعيدًا عن المتاعب

اقرأ الطرف بالترتيب: انظر إلى الجدار، وقارِن القطر الداخلي بالقطر الخارجي، وابحث عن درزة، وتحقق مما إذا كانت أكسدة الحافة سطحية فقط، ثم قِس القطر الخارجي وسُمك الجدار بالفرجار، وابحث عن الاستنسل، أو الترميز اللوني، أو الختم بالقالب قبل أن تُصدر أي حكم له تبعات فعلية.

تسلسل الفحص على طاولة العمل

1

اقرأ الجدار

ابدأ بتقدير ما إذا كان سُمك الجدار يبدو كبيرًا مقارنة بالفتحة.

2

قارِن القطر الداخلي بالقطر الخارجي

لا تحدد مقاس الأنبوب من الفتحة وحدها؛ بل اربط القطر الداخلي بالقطر الخارجي.

3

ابحث عن درزة

ابحث عن خط لحام خافت أو تغيّر في النسيج قد يشير إلى تصنيع بطريقة ERW.

4

تحقق من عمق الأكسدة

ميّز بين الصدأ السطحي أو أثر الحرارة على الحافة وبين المعدن الأنظف في العمق.

5

قِس بالفرجار

خُذ قياسات القطر الخارجي وسُمك الجدار قبل إصدار حكم جاد على المقاس.

6

اعثر على التعريف الرسمي

تحقق من علامات الاستنسل، أو الترميز اللوني، أو الختم بالقالب، أو الأوراق، أو PMI قبل أي قرار له تبعات فعلية.
