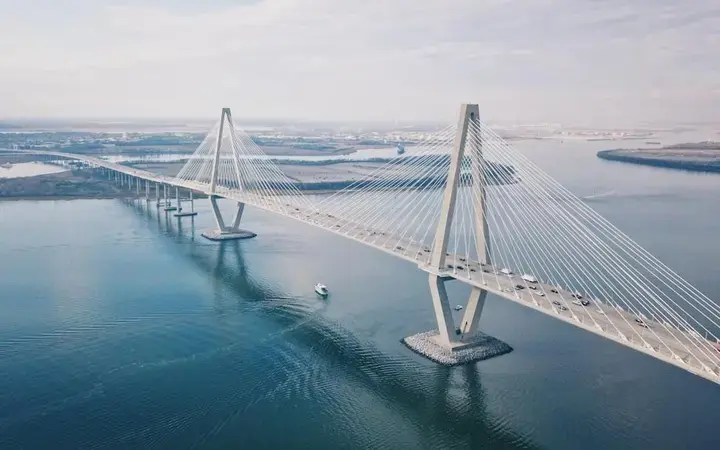

مروحة الكابلات على الجسر المعلّق بالكابلات ليست زينة، بل هي التصميم وهو يؤدي وظيفته

ما يبدو كأنه لمسة جمالية في الجسر هو في الحقيقة دعمه الرئيسي: فالمروحة المؤلفة من كابلات فولاذية ليست موجودة لتزيين الهيكل، بل لتحمل جزءًا كبيرًا من الحمل الرأسي لسطح الجسر.

وهذه أول نقطة ينبغي توضيحها بشأن الجسر المدعوم بالكابلات. وسُمّي بهذا الاسم لأن سطحه يُسنَد مباشرةً بواسطة كابلات مائلة تمتد إلى برج واحد أو أكثر، وتُسمّى هذه الأبراج بالأبراج الداعمة. وهذه الكابلات هي المنظومة العاملة فعلًا.

الخطوط المستقيمة هي الدليل الفاضح

تخيّل في ذهنك الكابلات على هيئة خطوط مرسومة، كما لو أن أحدهم شدّها بخيط طبشور. هذا الاستقامة ليست مسألة أسلوب. إنها الدليل. فالكابل المستقيم يعمل تحت الشد، أي إنه يستطيع أن يسحب بقوة على امتداد طوله، لكنه لا يتصرف كعارضة تحاول مقاومة الانحناء.

وهذا أول تصحيح حقيقي في طريقة رؤية الجسر. فهذه الكابلات ليست أقواسًا صغيرة، وليست خطوطًا زخرفية. إنها عناصر شد مشدودة بإحكام، وهندستها تقول ذلك بوضوح.

تتبّع الحمل خطوةً خطوة

أسهل طريقة لفهم مسار القوى هي النظر إليه كسلسلة متتابعة: يبدأ الحمل في السطح، ثم ينتقل إلى الكابل المائل، ثم يتجمع في البرج، وينتهي في الأساس تحت الأرض.

كيف ينتقل الحمل عبر الجسر

1

السطح يستقبل الحمل المتجه إلى الأسفل

تضغط السيارات والشاحنات ووزن السطح نفسه إلى الأسفل على جزء من الطريق.

2

كابل الشد يسحب الحمل إلى أعلى وإلى الداخل

ينقل السطح جزءًا كبيرًا من هذا الحمل إلى كابل الشد المتصل به، ويكون في شدّه المائل مركبة رأسية تساعد على إسناد السطح، ومركبة أفقية تسحب باتجاه البرج.

3

البرج يجمع القوى

يتلقى البرج قوى السحب من عدد كبير من الكابلات، وينقل هذه القوة أساسًا على هيئة ضغط.

4

الأساس يوزّعها في الأرض

ويستمر الضغط نزولًا إلى الأساس، الذي يوزعه على التربة أو الصخر في الأسفل.

السطح يدفع. الكابل يسحب. البرج ينضغط. والأساس يوزّع.

هذا هو المسار الأساسي للحمل في الجسر، في أقصر صيغة مفيدة له.

وتشرح Structure Magazine الجسور المدعومة بالكابلات بعبارات إنشائية واضحة: فهي أنظمة مسبقة الإجهاد. وهذا يعني أن الكابلات تُشد عمدًا بحيث يبدأ الجسر عمله وهو واقع أصلًا تحت حالة شد مضبوطة، بما يساعد على موازنة جزء مهم من الأحمال الرأسية للسطح حتى قبل وصول حركة المرور.

إليك الاختبار: أزل الكابلات

توقف الآن واختبر فهمك. إذا اختفت كابلات الشد، فما أول ما سيفشل؟

ما الذي يكشفه اختبار إزالة الكابلات؟

الافتراض الشائع

أن الأرض أو قمة البرج ستكون أول ما يفشل.

الواقع

يفقد السطح دعمه المباشر أولًا، لذا فإن الطريق بين نقاط الارتكاز سيهبط ويخفق إذا لم يكن هناك نظام امتداد رئيسي آخر مدمج فيه.

وهنا تحديدًا يتوقف معظم الناس عن رؤية الكابلات بوصفها زينة. فإذا كان حذف عنصر واحد يجعل الجسر يتوقف عن كونه جسرًا، فهذا العنصر كان يؤدي العمل الحقيقي طوال الوقت.

لماذا تبدو الأبراج وكأنها النجوم، لكنها ليست المشهد كله

وقد يعترض أحدهم بحق قائلًا إن الأبراج تبدو ضخمة بما يكفي لتكون الأبطال الحقيقيين. وهي مهمة فعلًا. لكن ليس لأنها تمتد بالجسر وحدها.

تتبّع دور كل جزء في مسار الحمل

الجزء	الدور	القوة الرئيسية
السطح	يستقبل الحمل ويمرّره إلى العنصر التالي	حمل متجه إلى الأسفل
كابل الشد	ينقل الحمل من السطح إلى البرج	شد
البرج	يجمع قوى عدد كبير من الكابلات	ضغط
القاعدة	توزّع القوة في التربة أو الصخر	ضغط محمول على الأرض

إذًا فالبرج لا يتصدر المشهد لمجرد حجمه. إنه نقطة التجميع. ووظيفته أن يستقبل مروحة كاملة من قوى السحب ويحوّلها إلى ضغط تستطيع الأرض تحمله.

لماذا أصبح هذا النوع من الجسور عمليًا أصلًا

وتعرض Federal Highway Administration القصة الأكبر بوضوح: فقد أصبحت الجسور المدعومة بالكابلات عملية بفضل تحسن المواد وأساليب البناء بما يكفي لجعلها موثوقة وفعالة. فالصلب الأفضل، والخرسانة الأفضل، والتحليل الأفضل، وطرائق التنفيذ الأفضل، كلها حولت الفكرة إلى حل معياري للجسور ذات البحور المتوسطة إلى الطويلة.

وهذا مهم لأن الجسر المدعوم بالكابلات فعّال بطريقة مباشرة جدًا. فلا يتعين على السطح أن ينجز كل عمل الامتداد وحده عبر مقاومة الانحناء على مسافات طويلة. فالكابلات تواصل التقاط الحمل وإعادته إلى الأبراج.

الصورة المبدئية واضحة، لكن الجسور الحقيقية ليست بهذه البساطة

هذا المسار للحمل هو الصورة المبدئية، وهي الصورة الصحيحة التي ينبغي تعلمها أولًا. لكن الجسور الحقيقية يجب أيضًا أن تتعامل مع الرياح، والاهتزاز، وتسلسل التنفيذ، والإجهاد الناتج عن التعب، والاعتمادية التكرارية، أي السعة الإضافية ومسارات الحمل البديلة التي يبنيها المهندسون حتى لا تتحول مشكلة واحدة إلى انهيار.

لكن هذه التعقيدات الإضافية لا تمحو الفكرة الأساسية، بل تأتي فوقها. فإذا لم تستطع رؤية مسار القوة الأساسي، فسيتحول كل ما عداه إلى ضوضاء.
