برج الاتصالات عادةً لا يُنشئ الإشارة

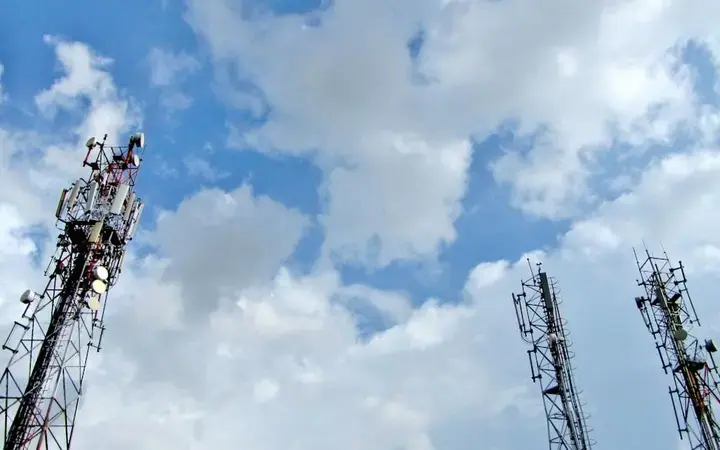

برج الاتصالات في العادة لا يصنع الإشارة. فالفولاذ الذي تلاحظه أولًا ليس في الغالب سوى هيكل داعم، بينما يتوزع العمل الحقيقي بين الهوائيات ووحدات الراديو ومعدات المعالجة المثبّتة عليه أو الموضوعة في مكان آخر داخل الموقع.
قد يبدو هذا معاكسًا للمنطق للوهلة الأولى، لأن البرج شاهق وواقع في المنتصف ويستحيل تقريبًا ألا تراه. لكن إذا أردت شرحًا مبسطًا، فتخيّله علاقة للمعاطف: فهي تحمل الأجزاء المهمة في الموضع المناسب، لكنها ليست الجزء الذي يبتكر المحادثة.
قراءة مقترحة
الجزء الذي يمكنك الإشارة إليه ليس دائمًا هو الجزء الذي يقوم بالتفكير
لنبدأ من العتاد الموجود في الأعلى، وهو ما يسميه الناس غالبًا «البرج». تلك الألواح المستطيلة المسطّحة تكون عادة هوائيات. ووظيفتها أن تبث طاقة راديوية إلى الخارج ضمن أنماط تغطية موجّهة، بحيث تغطي اتجاهات ومسافات محددة بدلًا من نثر الإشارة بالتساوي في كل اتجاه.
والهوائي لا ينشئ المكالمة أو الرسالة النصية أو جلسة البيانات بمفرده. هو أشبه بقطعة الإرسال؛ إذ يبعث طاقة جرى تشكيلها مسبقًا على هيئة معلومات قابلة للاستخدام بواسطة إلكترونيات تقع قبله في المسار.
كيف تتوزع المهام بين الأجزاء الرئيسية في الموقع الخلوي
| الجزء | المهمة الرئيسية | ما الذي لا يقوم به |
|---|---|---|
| الهوائي | يبث الطاقة الراديوية ضمن أنماط تغطية موجّهة | لا ينشئ المكالمة أو الرسالة النصية أو جلسة البيانات بمفرده |
| وحدة الراديو | تحوّل المعلومات الرقمية إلى إشارة بترددات راديوية لإرسالها | ليست هيكل الدعم |
| وحدة النطاق الأساسي | تتولى معالجة الإشارة والتوقيت والتنسيق مع الشبكة الأوسع | لا تبث الإشارة إلى الخارج |
| هيكل البرج الفولاذي | يدعم المعدات على ارتفاع مناسب | ليس هو الإلكترونيات التي تقوم بالمعالجة |
وبحسب الموقع، قد توضع معدات النطاق الأساسي داخل خزانة عند مستوى الأرض، أو في مأوى صغير، أو في مساحة مخصصة للمعدات فوق سطح مبنى، أو حتى في مكان أبعد متصلة بالألياف الضوئية. وتوضح الشروحات المتخصصة الصادرة عن شركات الاتصالات وشركات الأبراج هذا الفصل بجلاء في الشبكات الحديثة: الهوائيات تبث، ووحدات الراديو تحوّل، ومعدات النطاق الأساسي تعالج وتدير.
لماذا يهم الفولاذ كثيرًا من دون أن يكون هو المصدر
ومع ذلك يظل البرج مهمًا. فالارتفاع يساعد الإشارة على الامتداد لأن الهوائيات تعمل بصورة أفضل عندما تكون فوق الأشجار والأسطح والعوائق الأخرى التي قد تحجب الموجات الراديوية أو تضعفها.
ولهذا تكون هذه الهياكل عالية. فالارتفاع الإضافي يحسن خط الرؤية ونطاق التغطية. وهذا لا يعني أن الفولاذ نفسه يولّد الإشارة، تمامًا كما أن سارية العلم لا تصنع العلم.
وباختصار: الفولاذ يحمل، والإلكترونيات تعالج، ووحدات الراديو تغذّي، والهوائيات تشكّل. وما إن تفصل بين هذه الوظائف حتى يتوقف البرج عن الظهور كأنه عقل، ويبدأ في الظهور كأنه إطار.
وهنا يقع الالتباس في منتصف الطريق، وهو التباس مفهوم. فإذا بدت الإشارة كأنها تصدر من تلك النقطة المرتفعة، وكانت تلك النقطة المرتفعة هي البرج، فمن الطبيعي أن يبدو البرج كأنه هو الذي يصنعها.
لكن هذا يدمج ثلاث وظائف في وظيفة واحدة. فالإيواء يتعلق بمكان وجود المعدات. والتشكيل يتعلق بكيفية توجيه الهوائيات للطاقة الراديوية. أما التوليد والمعالجة فيحدثان داخل وحدات الراديو ومعدات النطاق الأساسي. قد يحتوي البرج بعض هذه المكونات ويدعم معظمها، لكن تلك وظائف مختلفة.
تعرّف إلى موقع خلوي نموذجي من الأرض إلى الأعلى
يساعدك موقع خلوي كبير شائع على تصور الأمر بوضوح. فبالقرب من القاعدة، أو داخل خزانة أو مأوى قريب، توجد غالبًا معدات الطاقة، والبطاريات الاحتياطية، ومعدات النطاق الأساسي أو معدات الشبكة.
المسار النموذجي للإشارة وتخطيط الموقع
معدات أرضية
توجد أنظمة الطاقة والبطاريات الاحتياطية ومعدات النطاق الأساسي أو الشبكة قرب القاعدة أو داخل خزانة أو مأوى.
تمتد الكابلات إلى الأعلى
تصعد كابلات الألياف الضوئية والطاقة على طول الهيكل لربط المعدات السفلية بعتاد الراديو الموجود في الأعلى.
تقترب وحدات الراديو من الهوائيات
تُثبَّت وحدات الراديو في كثير من المواقع الأحدث خلف ألواح الهوائيات أو أسفلها لتقليل فقد الإشارة أثناء مرورها في الكابل.
تبث الهوائيات إلى الخارج
ترسل ألواح الهوائيات الإشارة الخلوية إلى المنطقة المحيطة بعد أن تكون المعدات الأخرى قد عالجتها وحولتها بالفعل.
وينعكس هذا الترتيب على نطاق واسع في المواد المبسطة الصادرة عن الشركات التي تبني البنية التحتية اللاسلكية وتشغلها، وكذلك في شروحات شركات الاتصالات عن المواقع الخلوية. وقد تختلف أسماء العلامات التجارية وطريقة تغليف الأجهزة، لكن بيت القصيد هو توزيع الوظائف.
التحفّظ الوحيد الذي يمنع هذا من أن يصبح صورة كاريكاتورية
ليست كل المواقع مرتبة بالطريقة نفسها. فقد تستخدم الأبراج الأقدم كابلات محورية أطول بين المعدات الأرضية والهوائيات. وبعض المعدات الحديثة تدمج وحدة الراديو والهوائي في وحدات أكثر إحكامًا. أما المواقع فوق الأسطح والخلايا الصغيرة، فقد تضغط هذا الترتيب كله في مساحة أصغر بكثير.
كيف يمكن أن يختلف الترتيب من دون أن يتغير المنطق الأساسي
قد ترتبط المعدات الأرضية بالهوائيات عبر مسارات كابلات أطول، مع فصل الوظائف إلى أجزاء مادية أكثر تميزًا بعضها عن بعض.
قد تُدمج وظائف الراديو والهوائي على نحو أوثق، وقد تضغط المواقع فوق الأسطح أو مواقع الخلايا الصغيرة هذا الترتيب كله ضمن مساحة أصغر.
إذن نعم، قد تصبح الحدود بين الهوائي ووحدة الراديو ومعدات المعالجة أقل وضوحًا في بعض التركيبات. ومع ذلك، حتى عندما يكون العتاد مدمجًا، فإن الهيكل الفولاذي الداعم لا يكون في العادة هو الشيء الذي يولّد الإشارة. بل يحمل المعدات التي تؤدي هذه المهمة.
وهناك طريقة مفيدة لاختبار الفكرة: إذا اختفى الهيكل الفولاذي، لكن الهوائيات نفسها ومعدات الراديو نفسها ثُبِّتت بأمان على دعامة أخرى بالارتفاع نفسه، فأي وظيفة ستختفي أولًا؟ سيختفي الدعم المادي. أما توليد الإشارة ومعالجتها فسيستمران، لأنهما من اختصاص الإلكترونيات لا الفولاذ.
ما الذي ينبغي ملاحظته عندما تمر بواحد منها في الواقع
استخدم قاعدة ميدانية من ثلاثة أجزاء: الهيكل يدعم. والهوائيات تبث. والإلكترونيات تولّد وتعالج.
إذا استطعت الاحتفاظ بهذا التقسيم في ذهنك، فسيصبح من الأسهل بكثير أن تفهم البرج الخلوي عندما تراه. فهو في الأساس علاقة تحمل الأجزاء التي تجعل الوصلة اللاسلكية تعمل فعلًا.
