كيف يستمد قطار السكك الحديدية الخفيفة الطاقة من الأسلاك فوق المسار

تبدو الأسلاك فوق قطار السكك الحديدية الخفيفة كأنها معلقة في طريقه فحسب، غير أن القطار يستمد طاقته منها عبر الذراع القابلة للطي المثبتة على سطحه. ترتفع هذه الذراع حتى يلامس رأسها السلك، ثم تحافظ على ذلك التماس أثناء حركة القطار.

تصف إدارة السكك الحديدية الفيدرالية الأمريكية هذه الآلية باسم «بانتوغراف»، وتوضح أن القطار يحصل بواسطتها على الطاقة من منظومة الأسلاك العلوية. السلك الذي يلامسه الرأس هو خط الإمداد الكهربائي، ويجب أن يبقى الاتصال بينهما مستقرًا كي تصل الكهرباء إلى محركات القطار وأنظمته الأخرى.

البانتوغراف هو ملتقط الطاقة فوق السطح

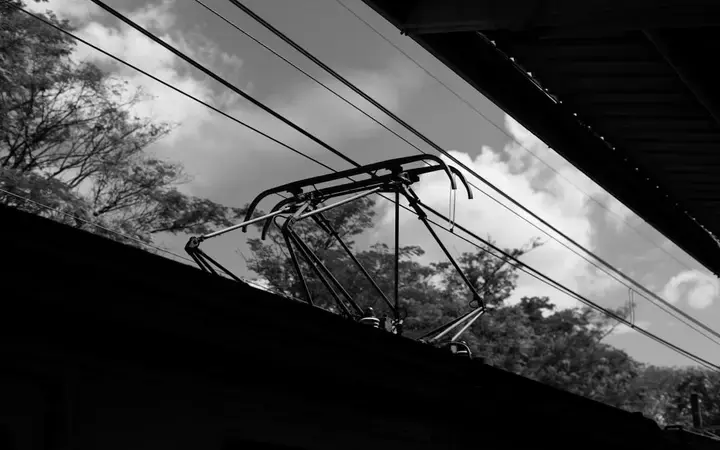

البانتوغراف هيكل مفصلي يمتد إلى أعلى، وفي قمته رأس يحمل شريط تماس. عندما يُرفع الهيكل، يضغط الشريط على سلك التماس العلوي وتنشأ بينهما وصلة كهربائية منزلقة؛ يتحرك القطار إلى الأمام، بينما يظل الرأس متصلًا بالسلك.

يشرح دليل صيانة صادر عن منظمة تصميم ومعايير وأبحاث السكك الحديدية الهندية أن البانتوغراف يصل سلك التماس العلوي بدائرة القدرة في القاطرة الكهربائية. وتستخدم آليته نوابض، وفي بعض التصاميم ضغط الهواء، لإبقاء الرأس مرفوعًا ومتابعة التغيرات التي تحدث أثناء السير.

التماس المتواصل ضروري لجمع التيار بانتظام. إذا ارتد الرأس عن السلك أو لامسه على فترات، ينقطع مسار الكهرباء لحظيًا ويزداد احتمال القوس الكهربائي، كما يتسارع تآكل سطحي التلامس. أما الاتصال المنزلق المستقر فيسمح للقطار بالحركة مع استمرار انتقال الطاقة.

السلك ثابت والقطار يتكيف مع موضعه

قد يخيل إليك أن السلك يتدلى ليمسك بالقطار، لكن سلك التماس يُركب عند ارتفاع وشد محددين. الجزء المتحرك هو البانتوغراف؛ ينثني إطاره ليعوض الاهتزازات والتغيرات الصغيرة في ارتفاع السكة أو السلك، مع إبقاء الرأس ملامسًا للخط.

فوق سلك التماس قد ترى أسلاكًا وتجهيزات أخرى تدعمه وتحافظ على موضعه وشكله. تُعرف هذه المنظومة غالبًا باسم «كاتيناري». يلامس رأس البانتوغراف السلك السفلي المخصص للتماس، وليس كل خط ظاهر فوق المسار.

من الرصيف، راقب العلاقة بين القطعتين أثناء مرور القطار: يبقى السلك في موضعه، في حين يتغير شكل الذراع قليلًا مع الحركة. وقد يبدو البانتوغراف مثل مُعين مفلطح أو ذراع واحدة مائلة، لكن اختلاف الإطار لا يغير مهمته؛ فكلا التصميمين يحمل الرأس تحت السلك ويتابع تغير ارتفاعه.

ماذا يفعل شريط الكربون؟

رأس البانتوغراف هو العارضة العليا التي تلامس السلك. وفي كثير من مركبات السكك الحديدية الخفيفة الحديثة يحمل الرأس شريط تماس من الكربون، يمر فوقه السلك طوال حركة المركبة. هذا الشريط موصل للكهرباء، وهو أيضًا جزء قابل للاستهلاك والاستبدال.

تعرّف مواصفة مجموعة تسليم السكك الحديدية شرائط التماس بأنها أجزاء التآكل القابلة للاستبدال في رأس البانتوغراف، وهي الأجزاء التي تتفاعل مباشرة مع معدات الخط العلوي. يسمح ذلك بأن يحدث قدر محسوب من التآكل في قطعة يمكن صيانتها، مع الحد من تآكل السلك والمعدات الأغلى.

تحت الرأس، تضبط النوابض أو منظومة الهواء المضغوط القوة الصاعدة. إذا كانت القوة ضعيفة، يمكن أن يرتد الرأس أو يفقد التماس. وإذا كانت كبيرة، يزداد الحمل الميكانيكي والتآكل وقد تتضرر المعدات. ولهذا تعد قوة التماس قيمة تشغيلية تضبطها الجهات المصممة والمشغلة، وليست نتيجة عرضية لارتفاع الذراع.

تذكر شركة وابتيك فايڤلي أن التحكم الدقيق في قوة التماس، إلى جانب رؤوس الالتقاط وشرائط الكربون منخفضة التآكل، يقلل القوس الكهربائي وتآكل السلك ويحسن جمع الطاقة. ينطبق المبدأ نفسه على البانتوغراف ذي الشكل المعيني وعلى تصميم الذراع الواحدة: يبقى الرأس مستويًا قدر الإمكان بينما يتمايل القطار ويزيد سرعته أو يخففها.

كيف تتعرف إلى مسار الكهرباء من الرصيف؟

ابدأ بأدنى سلك يقع مباشرة فوق مسار القطار؛ يكون هذا غالبًا سلك التماس. ثم ابحث على سطح المركبة عن ذراع معدنية قابلة للطي. قد تراها كمرفق مائل أو كمُعين منخفض، وستجد رأسها العلوي ملاصقًا للسلك.

راقب الذراع عند مرور القطار على جزء غير مستو تمامًا من السكة. ستلاحظ أن الإطار يستطيع الانثناء صعودًا وهبوطًا، بينما يظل رأسه تابعًا لمسار السلك. هذه الحركة هي التي تعوض الاختلافات الصغيرة وتحافظ على الوصلة الكهربائية أثناء تقدم المركبة.

يمكنك أيضًا تمييز سلك التماس عن أسلاك الدعم من نقطة الاتصال نفسها. اتبع رأس البانتوغراف بعينيك؛ فالخط الذي يمر فوق شريطه مباشرة هو الذي ينقل التيار إلى القطار، أما الخطوط الأعلى فتتولى تعليق المنظومة وضبط شكلها.

سبب الوميض عند اضطراب التماس

قد ترى ومضة قصيرة بين البانتوغراف والسلك. تشرح هيئة ساوند ترانزيت في سياتل أن القوس الكهربائي هو انتقال للطاقة بين الخط العلوي وبانتوغراف القطار. يظهر عندما يضطرب الاتصال، مع أن تصميم الرأس والسلك وقوة الضغط يهدف إلى تقليل حدوثه.

عند السرعات الأعلى تصبح جودة الاتصال أكثر حساسية؛ فالذراع تتعامل مع حركة المركبة والاهتزاز وتغير موضع السلك في وقت واحد. ويؤدي الضغط المضبوط على سلك مشدود إلى جمع تيار أفضل من تماس مرتخ أو متقطع، كما يحد من الشرر والتآكل.

ليست كل القطارات الكهربائية مزودة ببانتوغراف

ينطبق هذا الشرح على النمط الشائع في السكك الحديدية الخفيفة والترام المزود بسلك علوي وبانتوغراف. توجد أنظمة كهربائية أخرى؛ فبعض القطارات يأخذ الطاقة من سكة ثالثة موضوعة إلى جانب سكتي السير أو بينهما، وتلامسها حذوة تيار مثبتة في القطار.

وتذكر وثائق شبكة السكك الحديدية البريطانية أن التغذية الكهربائية قد تأتي من سلك تماس علوي أو من سكة ثالثة، وفق الموقع. كما استخدمت بعض عربات الترام تاريخيًا عصي الجر العلوية. ويسجل متحف ترام ملبورن أن ترام المدينة جمع الكهرباء من الأسلاك العلوية بعصي مزودة بعجلات أو مزالق، وبملتقطات قوسية، ثم بالبانتوغراف.

تختلف تفاصيل المنظومة العلوية من مدينة إلى أخرى، لكن العلاقة الأساسية تظهر في شبكات حديثة كثيرة. ففي بورتلاند وسياتل، وفي عدد كبير من الشبكات الأوروبية، ترى عادة بانتوغرافًا مثبتًا على السطح ومرفوعًا إلى سلك التماس لتزويد المركبة بالطاقة أثناء سيرها.

النقطة التي تراها فوق القطار

حين تحدد البانتوغراف وتتبع السلك الذي يلامس رأسه، تكون قد حددت موضع انتقال الكهرباء إلى القطار. يظل شريط التماس منزلقًا تحت السلك، ويتحرك الإطار تحته للمحافظة على الضغط والاتصال مع استمرار القطار على السكة.
