لماذا هيمنت الجسور المعلّقة على المعابر مثل جسر مانهاتن

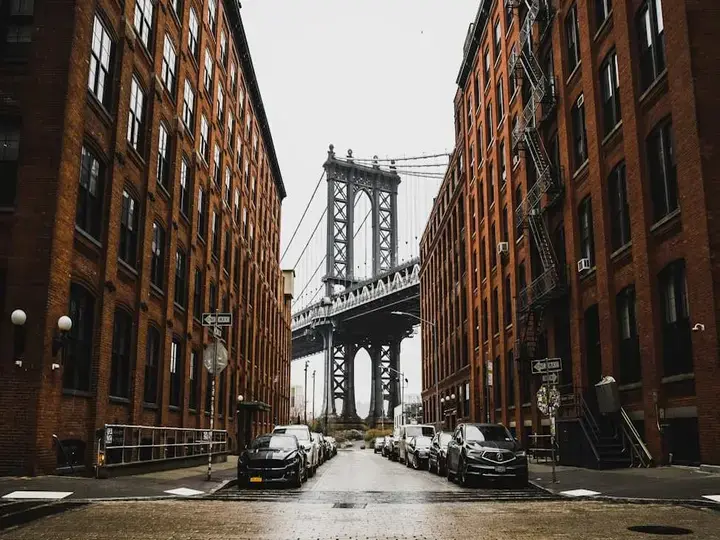

ما يبدو الأكثر ليونة في الجسر المعلّق—الكابل المتدلّي، والمرونة الطفيفة، والإحساس بأن سطح الطريق ممسوك لا مسنود—هو بالضبط ما جعل جسورًا مثل جسر مانهاتن قادرة على عبور مسافات عجزت الأنظمة الأكثر صلابة عن تجاوزها. قف في شارع واشنطن في DUMBO، وستجد الدليل هناك فوقك مباشرة: الجسر لا يخفي كيف يحمل الوزن.
معظم الناس يقرأون هذا المشهد بوصفه دراما بصرية خالصة. وهذا مفهوم. لكنه أيضًا واحد من أوضح الدروس الميدانية في الهندسة الإنشائية التي يمكن أن تراها في نيويورك، لأن الشكل المعلّق في السماء ليس زينة. إنه القوة وقد صارت مرئية.
قراءة مقترحة
الجزء الذي يبدو معلّقًا هو الفكرة كلها
يواجه الجسر الطويل مشكلة صعبة: فالأنظمة الصلبة تضطر إلى إنفاق قدر متزايد من قدرتها على مقاومة الانحناء ووزنها الذاتي كلما ازداد البحر طولًا.
كيف غيّرت الجسور المعلّقة تصميم الجسور الطويلة البحور
كان على عارضة طويلة وصلبة أن تقاوم الانحناء والضغط عبر الفجوة كلها، وهذا يتطلب مزيدًا من المواد ويضيف مزيدًا من الوزن الذاتي.
تنقل منظومة التعليق العبء الرئيسي إلى الكابلات الفولاذية العاملة في الشد، بينما تتولى الأبراج قوى الضغط، فيؤدي كل جزء المهمة التي يناسبه أداؤها أفضل من غيره.
لقد غيّرت الجسور المعلّقة شروط هذه المواجهة. فبدلًا من تكليف عنصر أفقي هائل بأن يبقى صلبًا عبر فجوة طويلة، جعلت الكابلات تتولى المهمة الأساسية تحت الشد، أي حين تُسحب بقوة. وهنا يتفوّق الفولاذ. لذلك لم تكن المرونة الظاهرة في هذا النظام علامة ضعف، بل كانت هي الاختراق الحقيقي.
وقد كتب مهندس الجسور ديفيد ب. شتاينمان، أحد أبرز مصممي الجسور المعلّقة في الولايات المتحدة خلال القرن العشرين، بوضوح عن هذه المزية: ففي البحور الطويلة، تتيح أنظمة التعليق استخدام المواد على نحو أفضل لأن الكابلات الرئيسية تعمل في الشد، بينما تتحمل الأبراج الضغط. لا حاجة إلى حفظ هذه المصطلحات. يكفي أن تعرف أن كل جزء ظاهر يُسند إليه نوع القوة الذي يجيد التعامل معه أكثر من غيره.
من الحجارة المرصوفة يمكنك أن ترى المنطق فعلًا
هذا هو الجزء الذي يستحق أن تتمهل عنده. فمن مستوى الشارع في DUMBO قد يبدو سطح الجسر كأنه معلّق في انحناءة خفيفة بين المباني، وتظهر القضبان الرأسية المعلّقة كأنها خطوط منتظمة تهبط من أعلى. عينك تلتقط النظام قبل أن يسميه عقلك.
وهذا المظهر المتدلّي الخفيف هو الدليل الفاضح. فسطح الجسر مدعوم من أعلى عبر المعلّقات الرأسية المتصلة بالكابلات الرئيسية، وهذه الكابلات تنسدل في منحنى لأن الكابلات المحمّلة تتخذ هذا الشكل طبيعيًا تحت الوزن. الهندسة نفسها تشرح الوظيفة: الوزن يُجمع صعودًا في الشد.
إليك المفاجأة: الجسور المعلّقة بدت يومًا فكرة سيئة
لفترة طويلة، كان يمكن أن تبدو صفقة خاسرة. شديدة المرونة. معتمدة أكثر مما ينبغي على أجزاء تبدو رفيعة قياسًا إلى المهمة. ومقلقة في مواجهة الرياح. إذا كانت فكرتك عن القوة هي شيء يبدو ثابتًا صلبًا لا يتحرك، فقد يبعث الجسر المعلّق على شيء من الريبة.
لكن هذا الانزعاج نفسه قاد إلى الجواب. لم تكن الصلابة هي الهدف عندما أصبحت البحور طويلة جدًا. بل كانت المرونة المنضبطة. فبترك البنية تتدلّى، وبنقل القوى الرئيسية إلى الشد، خفّف المهندسون المطالب المستحيلة التي كان سيفرضها بحر صلب هائل على نفسه. لم ينتصر الجسر لأنه تصرف أكثر كقوس حجري أو كعارضة عملاقة. لقد انتصر لأنه رفض أصلًا أن يؤدي هذا الدور.
اتبع سلسلة القوى وسيتضح لك الجسر كله
يصير فهم الجسر أسهل بكثير ما إن تتبع الحمل بالترتيب من سطحه إلى الخارج.
كيف تنتقل القوى عبر الجسر المعلّق
سطح الجسر يتلقى الحمل
تضغط السيارات والقطارات والرياح والوزن الذاتي للجسر إلى أسفل على سطحه.
المعلّقات تنقله إلى أعلى
ينقل سطح الجسر هذا الحمل إلى المعلّقات الرأسية المعلّقة من الأعلى.
الكابلات الرئيسية تحمل قوة الشد
تشدّ المعلّقات الكابلات الرئيسية، فتتولى هذه الكابلات حمل القوة على امتداد خطها المنحني.
الأبراج تتحمل الضغط
عند الأبراج، تُعاد توجيه القوة إلى أسفل، ولهذا تبدو الأبراج سميكة ومستقيمة قائمة.
المرابط النهائية تثبّت قوة الشد
بعد الأبراج، تواصل الكابلات امتدادها إلى مرابط نهائية ضخمة حيث تُثبَّت قوة الشد في الأرض.
والآن تتبع المسار. يبدأ الحمل في سطح الجسر، حيث تضغط السيارات والقطارات والرياح ووزنه الذاتي جميعًا إلى أسفل. ثم ينقل سطح الجسر هذا الحمل إلى المعلّقات الرأسية.
وتشدّ المعلّقات الكابلات الرئيسية. وتحمل الكابلات الرئيسية هذه القوة على امتداد منحناها الكبير إلى الأبراج. وعند الأبراج، تُعاد توجيه القوة إلى أسفل في صورة ضغط، ولهذا تكون الأبراج سميكة وقائمة ومبنية لتظل في مكانها متحملة هذا الدفع.
لكن القصة لا تنتهي عند الأبراج. فالكابلات تواصل امتدادها بعدها إلى مرابط نهائية هائلة عند الأطراف، حيث تُحبس قوة الشد في الأرض عبر كتل ضخمة من البناء والفولاذ. من السطح إلى المعلّقات، ومن المعلّقات إلى الكابلات، ومن الكابلات إلى الأبراج، ومن الأبراج ونهايات الكابلات إلى المرابط النهائية: تلك هي السلسلة المرئية.
وهنا أيضًا يظهر الحد الصادق لهذا الاختصار. فرؤية منحنى تساعدك على قراءة الجسر المعلّق، لكن ليس كل خط منحني يُرى من مستوى الشارع يروي القصة الإنشائية كاملة. فالجمالونات التقوية، وتصميم السطح، والوصلات، وهندسة مقاومة الرياح، كلها مهمة أيضًا، ولا سيما في البحور الطويلة الحديثة.
لماذا يبدو جسر مانهاتن على هذا النحو
افتُتح جسر مانهاتن عام 1909، بعد جسر بروكلين وقبل كثير من أكبر الجسور المعلّقة في القرن العشرين. وبحلول ذلك الوقت، كان المهندسون قد تجاوزوا بكثير الفكرة الأقدم التي تقول إن على الجسر أن يعلن قوته أساسًا عبر الكتلة الثقيلة. لقد أتاحت أنظمة الكابلات الفولاذية مظهرًا مختلفًا: أخف في هيئته، وأطول في مداه.
وهذا لا يعني أن الجسر دقيق أو هش. بعيدًا من ذلك. فهو يحمل حركة المرور على الطرق، ومسارات المشاة، وخطوط المترو، ما يجعله قطعة فاعلة من بنية المدينة التحتية، لا أثرًا جامدًا متجمدًا. وما تقرؤه من أسفل على أنه خفة في الهواء تسنده في الحقيقة كمية كبيرة من الفولاذ، لكن هذا الفولاذ منظَّم على نحو يسمح للبحر الطويل بأن يتدلّى وينقل القوى بكفاءة.
ذلك القلق الشهير من الجسور المعلّقة ليس من نسج الخيال. فالرياح والحركة كانتا دائمًا من قضايا التصميم الحقيقية، وتاريخ هندسة الجسور مليء بدروس مؤلمة عن الذي يحدث عندما لا تُضبط المرونة على النحو الصحيح. والمقصود ليس أن الجسور المعلّقة رخوة ببساطة ولا بأس بذلك. بل إن القدر المناسب من المرونة، ضمن منظومة صُممت لهذا الغرض، هو ميزة في المعابر الطويلة.
اختبار سريع في المرة المقبلة التي تقف فيها تحته
جرّب هذا في الموقع، وستعرف ما إذا كانت الآلية قد اتضحت لك.
مسح من خمسة أجزاء تحت جسر معلّق
اعثر على سطح الجسر
ابدأ بالطريق نفسه—الجزء الذي يحمل المرور والوزن.
حدّد المعلّقات
ابحث عن العناصر الرأسية الهابطة من أعلى لتسند سطح الجسر.
اتبعها إلى الكابلات الرئيسية
تتبّع المعلّقات إلى أعلى حتى تلتقي بالكابلات الطويلة المنحنية.
تتبّع الخط نحو الأبراج
دع عينك تمضي إلى الخارج على امتداد الكابل نحو الدعامات الرأسية العالية.
تخيّل المرابط النهائية وراءها
واصل تتبّع الكابل في ذهنك بعد الأبراج إلى المرابط النهائية الضخمة عند الأطراف.
إذا استطعت أن تتبع هذا المسار بعينيك، فأنت لم تعد تنظر إلى أيقونة فحسب. بل صرت تقرأ الجسر بوصفه خريطة للقوى. وهذا هو التحول المفيد.
استخدم هذا المسح نفسه تحت أي جسر معلّق: سطح الجسر، المعلّقات، الكابلات الرئيسية، الأبراج، المرابط النهائية.
