نظام التبريد المبتكر لتعزيز كفاءة لوحة الطاقة الشمسية
أصبحت الطاقة الشمسية واحدة من أكثر مصادر الطاقة المتجددة الواعدة في القرن الحادي والعشرين. الطبيعة النظيفة والمستدامة والمتاحة على نطاق واسع تجعلها حاسمة في معالجة متطلبات الطاقة العالمية وتقليل انبعاثات الكربون. ومع ذلك، فإن أحد التحديات المستمرة في تكنولوجيا الكهروضوئية (Photovoltaic PV) هو الحد من الكفاءة بسبب ارتفاع درجة الحرارة. أدخلت الابتكارات الحديثة أنظمة تبريد متقدمة مصممة لتعزيز كفاءة الألواح الشمسية وطول عمرها. يستكشف هذا المقال أساسيات الألواح الشمسية، وكفاءتها، وقيودها، والدور الرائد لأنظمة التبريد المبتكرة في تحويل إنتاج الطاقة الشمسية.
1. تعريف لوحة الطاقة الشمسية ومفهومها.
اللوحة الشمسية عبارة عن جهاز يحول ضوء الشمس إلى الكهرباء باستخدام الخلايا الكهروضوئية. إنه مصمم لامتصاص الفوتونات وتوليد الكهرباء المستمرة (Direct current DC)، والتي يمكن تحويلها إلى تيار متناوب (Alternative current AC) للاستخدام في الأسر والصناعات والشبكات.
قراءة مقترحة

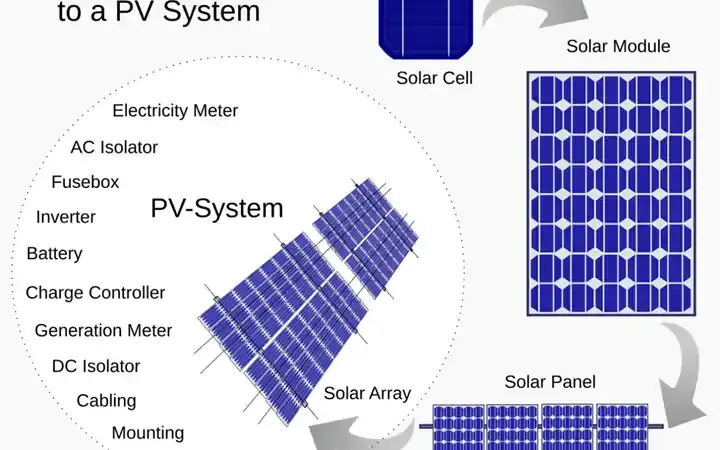

من خلية شمسية إلى نظام كهروضوئي. رسم تخطيطي للمكونات المحتملة لنظام كهروضوئي
2. المكونات الرئيسية للوحة الشمسية.
تتكون اللوحة الشمسية من مجموعة عناصر تعمل معاً لالتقاط الضوء وحماية الخلايا ونقل الكهرباء بكفاءة.
ملخص المكونات ووظائفها
| المكون | الدور الأساسي | الفائدة |
|---|---|---|
| الخلايا الكهروضوئية | امتصاص أشعة الشمس وتوليد الكهرباء | تحويل الضوء إلى طاقة كهربائية |
| الطبقة الزجاجية | حماية السطح الأمامي | مقاومة الظروف الجوية والحطام |
| طبقة التغليف | تثبيت الخلايا وعزلها | زيادة المتانة والعزل الكهربائي |
| الورقة الخلفية | الحماية الميكانيكية والعزل | تقليل الرطوبة والمخاطر الكهربائية |
| الإطار | التدعيم الإنشائي | تسهيل التثبيت ورفع المتانة |
| مربع الوصلات | ربط اللوحة بالدارات الخارجية | تسهيل التوصيلات والسلامة |
3. وظيفة ودور كل مكون في اللوحة الشمسية.
• الخلايا: تحويل الضوء إلى الكهرباء.
• الزجاج: يحمي من الحطام والتضرر من الأشعة فوق البنفسجية.
• التغليف: يمسك الخلايا معاً ويمنع التلف.
• ورقة خلفية: العزل والضمان ضد المخاطر الكهربائية.
• الإطار: يوفر متانة التثبيت وسهولته.
• مربع الوصلات: يسهل التوصيلات الكهربائية والسلامة.
3. تطور لوحة الطاقة الشمسية وتطويرها.
شهدت الألواح الشمسية انتقالاً واضحاً من خلايا مبكرة منخفضة الكفاءة إلى تقنيات حديثة عالية الأداء.
محطات رئيسية في تطور الألواح الشمسية
1954
تطوير أول الخلايا الكهروضوئية القائمة على السيليكون في Bell Labs.
المرحلة المبكرة
كانت الكفاءة أقل من 6% في الخلايا الأولى.
اليوم
وصلت كفاءة الألواح أحادية البلورة الحديثة إلى أكثر من 24%.
التقنيات الناشئة
خلايا Perovskite تعد بكفاءة أعلى من 30%.

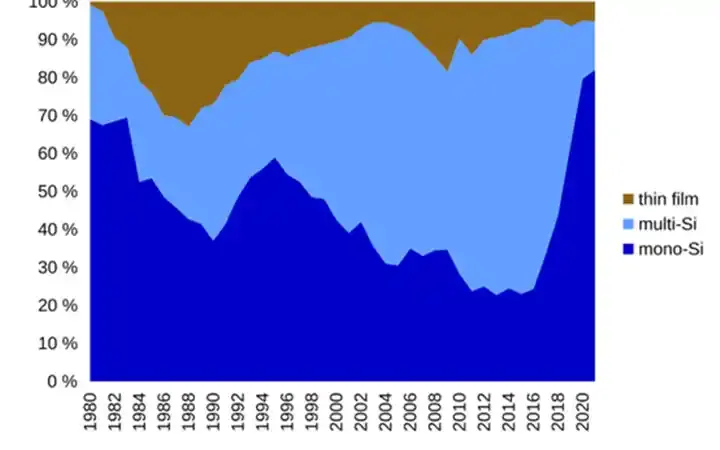

حصة السوق العالمية حسب تقنية الكهروضوئية من عام ١٩٨٠ إلى عام ٢٠٢١، من حيث الإنتاج العالمي السنوي. تشمل التقنيات السيليكون أحادي البلورة (mono-Si)، والسيليكون متعدد البلورات (multi-Si)، وتقنية الأغشية الرقيقة
4. الأنواع والعلامات التجارية للألواح الشمسية.
تتنوع الألواح الشمسية تجارياً بين نماذج عالية الكفاءة وأخرى أقل كلفة أو أكثر مرونة حسب الاستخدام.
أنواع الألواح الشمسية في لمحة
أحادية البلورة
تتميز بكفاءة عالية وتعد مناسبة عندما تكون الأولوية للأداء على المدى الطويل.
متعددة البلورات
توفر توازناً بين الكفاءة والسعر، لذلك تعد خياراً اقتصادياً شائعاً.
الأفلام الرقيقة
تصلح لبعض التطبيقات التي تتطلب خفة الوزن والمرونة، لكن كفاءتها أقل.
ثنائية الجهد
تستفيد من الضوء على كلا الجانبين لتعزيز الإنتاجية الكلية.
تشمل الشركات المصنعة الرئيسية Longi وJinkosolar وTrina Solar وCanadian Solar.
5. مبدأ التشغيل للوحة الشمسية.
تعمل الألواح الشمسية على التأثير الكهروضوئي: تضرب الفوتونات أنصاف النواقل (عادةً السيليكون)، مما يهيج الإلكترونات ويؤدي إلى توليد التيار الكهربائي. يوجه الحقل الكهربائي داخل الخلية تدفق الإلكترون، مما يخلق طاقة DC صالحة للاستخدام.
6. مواصفات لوحة شمسية جيدة.
اللوحة الشمسية الجيدة تجمع بين كفاءة تتجاوز 20%، ومعامل حرارة منخفض، وعمر تشغيلي طويل، وضمان ممتد، ومتانة قوية في مواجهة الطقس.
• كفاءة عالية (أكبر من > 20%).
• معامل درجة الحرارة المنخفض.
• عمر طويل (أكبر من > 25 سنة).
• ضمانة طويلة (25-30 سنة).
• متانة عالية ضد الطقس.
7. قيود الألواح الشمسية.
• حساسية درجة الحرارة: تنخفض الكفاءة 0.3-0.5% لكل درجة مئوية فوق 25 درجة مئوية.
• التوليد المتقطع: يعتمد على الطقس وأشعة الشمس.
• استخدام الأراضي: تتطلب المزارع واسعة النطاق مناطق شاسعة.
• التقادم: تفقد اللوحات حوالي 0.5% كفاءة سنوياً.
8. تعريف كفاءة لوحة الطاقة الشمسية.
17-24%
هذا هو نطاق الكفاءة التقريبي الذي تحققه الألواح التجارية النموذجية في الظروف المعتادة.
يتم تعريف الكفاءة على أنها نسبة الخرج الكهربائي من اللوحة إلى الطاقة الشمسية الواردة على سطحها. تحقق الألواح التجارية النموذجية كفاءة تقارب 17-24%.
9. المنهجيات الرئيسية لتحسين كفاءة لوحة الطاقة الشمسية.
• استخدام المواد المتقدمة (Perovskites، خلايا ترادفية).
• تصاميم احتجاز الضوء.
• الطلاء المضاد للانعكاس.
• التكنولوجيا ثنائية الوجه.
• أنظمة التبريد النشطة والسلبية.

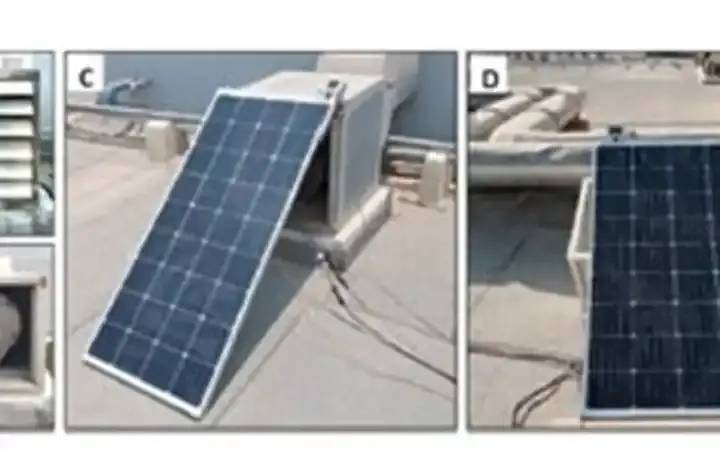

10. نظام تبريد مبتكر لزيادة كفاءة لوحة الطاقة الشمسية.
يقلل ارتفاع درجة الحرارة من كفاءة لوحة الطاقة الشمسية بشكل كبير. تم تطوير أنظمة التبريد المبتكرة مثل أنظمة التبريد القائمة على الماء، ومواد تغيير الطور (Phase Change Materials)، والأنظمة الهجينة الكهروضوئية الحرارية (photovoltaic-thermal PVT) لمواجهة ذلك. تبدد هذه الأنظمة الحرارة الزائدة، وتحافظ على درجات الحرارة المثلى لتحقيق أقصى قدر من الكفاءة.
11. مخترعو نظام التبريد المبتكر ومكوناته.
قادت مؤسسات بحثية وشركات ناشئة تطوير أنظمة تبريد جديدة تعتمد على حلول مائية ونانوية وتكامل ميكانيكي وذكي.
العناصر الأساسية في نظام التبريد
تعمل هذه المكونات معاً لالتقاط الحرارة ونقلها والتحكم في حركة السائل داخل النظام.
سائل التبريد
قد يكون ماءً أو مائعاً نانوياً لامتصاص الحرارة الزائدة من الخلايا.
المبادل الحراري أو لوحة التبريد
ينقل الحرارة بعيداً عن الخلايا إلى الوسط المبرد.
المضخات ونظام الجريان
تحافظ على دوران السائل لضمان سحب الحرارة بصورة مستمرة.
خزان التخزين
يستخدم في الأنظمة الهجينة الكهروضوئية الحرارية لتجميع الحرارة المفيدة.
نظام التحكم
يشمل المستشعرات والترموستات لضبط الأداء الحراري والتشغيلي.
قامت مؤسسات البحث مثل معهد ماساتشوستس للتكنولوجيا وجامعة ستانفورد ومعهد فراونهوفر بابتكارات تبريد رائدة. كما أن الشركات الناشئة في أوروبا وآسيا لديها آليات تبريد جديدة، بما في ذلك التبريد القائم على النانو وأنظمة الدورة الدموية المتكاملة.
أ. سائل التبريد (الماء/النانو).
ب. المبادل الحراري أو لوحة التبريد.
ت. المضخات ونظام الجريان.
ث. خزان التخزين (للأنظمة photovoltaic-thermal).
ج. نظام التحكم (مستشعرات، ترموستات).
12. مبدأ التشغيل لنظام التبريد وفوائده ومكاسبه.
يعتمد نظام التبريد على إزالة الحرارة الزائدة ثم الاستفادة من أثر ذلك في رفع الكفاءة وإطالة عمر اللوحة.
كيف يعمل التبريد وما الذي يحققه
امتصاص الحرارة
تنتقل الحرارة الزائدة من الخلايا عبر التوصيل إلى وسط التبريد.
نقلها بعيداً
تدور السوائل أو وسائط الحمل الحراري لنقل الحرارة بعيداً عن اللوحة.
تثبيت الأداء
الحفاظ على درجة حرارة أقرب إلى المجال المثالي يرفع الكفاءة التشغيلية.
تحقيق المكاسب
قد ترتفع الكفاءة بنسبة 5-15% مع تحسن المتانة وإمكانية الاستفادة الحرارية في الأنظمة الهجينة.
يزيل نظام التبريد الحرارة الزائدة من الخلايا الشمسية من خلال التوصيل والحمل الحراري. تدور السوائل التي تمتص الحرارة وتنقلها بعيداً، وأحياناً يعاد استخدامها لتطبيقات التدفئة في الأنظمة الهجينة.
• زيادة الكفاءة: يمكن أن يزيد التبريد من الكفاءة بنسبة 5-15٪.
• العمر الممتد: انخفاض الإجهاد الحراري يعزز المتانة.
• الإخراج المزدوج (في PVT): يوفر كل من الكهرباء والحرارة.
• المدخرات الاقتصادية: عائدات الطاقة الأعلى تقلل من فترات الاسترداد.
13. النتائج المتوقعة لنظام التبريد وآثاره على الألواح الشمسية المتاحة تجارياً.
• تحسين خرج الطاقة لكل لوحة.
• انخفاض متطلبات الأراضي لنفس الخرج.
• انخفاض تكاليف الطاقة على دورة حياة اللوحة.
يمكن أن يجعل اعتماد أنظمة التبريد تقنيات PV الحالية أكثر تنافسية، مما يقلل من التكلفة المستوية للكهرباء (LCOE) بنسبة 10-20%. قد يؤدي هذا التكامل إلى حلول الطاقة الهجينة في القطاعات السكنية والصناعية.
14. مستقبل أنظمة التبريد المبتكرة وسوق الألواح الشمسية.
ستتضمن أنظمة التبريد المستقبلية عناصر التحكم الذكية والمواد النانوية والتحسين القائم على الذكاء الاصطناعي. من المتوقع التكامل مع مواد البناء (الواجهات الشمسية) والمزارع الشمسية على نطاق واسع.
بحلول عام 2030، من المتوقع أن يتجاوز سوق الطاقة الشمسية العالمية 7 TW من السعة المثبتة. ومن المتوقع أن تلعب ابتكارات التبريد دوراً رئيسياً في تقليل التكاليف وتحسين اعتماد اللوحات الشمسية في المناخات الساخنة، وخاصة في آسيا والشرق الأوسط وأفريقيا.
خاتمة.
تمثل الألواح الشمسية حجر الزاوية في الانتقال العالمي إلى الطاقة المتجددة، لكن ارتفاع درجة الحرارة يقيد كفاءتها. توفر أنظمة التبريد المبتكرة حلاً تحولياً، وتعزز الكفاءة، وتزيد عمر اللوحة، وتحسن الأداء العام. مع الأبحاث المستمرة، تستعد هذه الأنظمة لإعادة تشكيل سوق الطاقة الشمسية، مما يجعلها أكثر قابلية للتطبيق وفعالية من حيث التكلفة.
